Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Τύπος σύνδεσης: | Κλείδωμα ώθησης | IP που εκτιμάται: | IP67 |
---|---|---|---|
Τρέχουσα εκτίμηση: | 50A ανώτατος | Καλώδιο διαμέτρου: | 4.511mm |
Τύπος: | Ενιαίος ή διπλός βραχίονας | πόλος: | 6 Πολωνός, 4 Πολωνός |
Υψηλό φως: | αδιάβροχος συνδετήρας δύναμης,υψηλής τάσης συνδετήρες δύναμης |

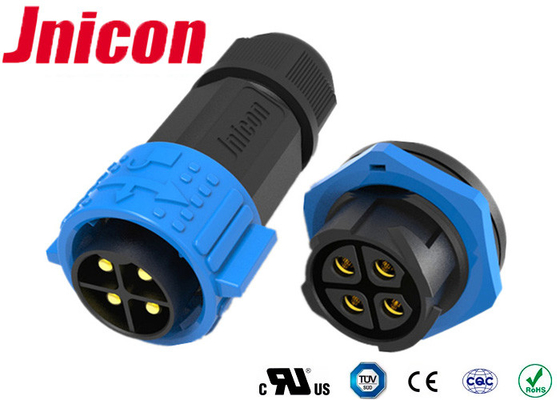

Αρσενικό Jnicon M25 στο θηλυκό αδιάβροχο συνδετήρα 4 δύναμης συνδετήρας καρφιτσών 30A
Περιγραφή
Αυτός ο αδιάβροχος συνδετήρας δύναμης M25 έχει μια αδιάβροχη εκτίμηση IP67. Για να συγκεντρώσει τον υπαίθριο αδιάβροχο συνδετήρα M25, μόνο ένα κατσαβίδι της Philips απαιτείται για να συνδέσει τα δύο καλώδια μέσα σε κάθε κύριο σώμα. Μόλις συνδεθεί κάθε πλευρά, η καλωδίωση προστατεύεται πλήρως από τα στοιχεία.
Μόλις συγκεντρωθεί, το M25 υπαίθριο αδιάβροχο Conector είναι εύκολο στο plug and play κρατώντας τα στοιχεία και το νερό από τις συναρμογές και τις συνδέσεις. Για να αποσυνδέσετε, ξεβιδώστε ακριβώς το κύριο σώμα και τραβήξτε χώρια τις δύο άκρες. Το αδιάβροχο conector M25 έχει τα πολλαπλάσια στεγανοποιώντας επίπεδα, που αποτελούνται από o-rings, αδιάβροχη στεγανωτική ουσία, και οι εύκαμπτες σφραγίδες τελών με σκοπό να σφίγξουν και να κλείσουν βιδωμένος από κοινού.
Ηλεκτρικές παράμετροι | |
Αριθμός Πολωνών | 4 |
Τρέχουσα εκτίμηση | 50A ανώτατος |
Εκτίμηση τάσης | 600VAC ανώτατος |
Τάση διάρκειας | 2500VAC @ η δεκαετία του '60. |
Κύρια χαρακτηριστικά γνωρίσματα
1. Προηγμένη δομή: IP67 μόνος συνδετήρας κλειδώματος
2. Multicore: 2,3,4,5,6,7,8,9 έως 32 καρφίτσες είναι προαιρετικές
3. Μέθοδος σύνδεσης: συγκολλώντας (συγκόλληση), τερματικό βιδών
4. Συνέλευση: καλώδιο στο καλώδιο, το αρσενικό και το θηλυκό χωρίς καλώδιο
5. Πιστοποιήσεις: UL, TUV, CE, ROHS, CQC.
6. Μέθοδος σύνδεσης: αντιφατικός τύπος κλειδώματος
Τεχνικές παράμετροι | |
Αντίσταση επαφών | 10 mΩ ανώτατα |
Δομή μόνωσης | 500 MΩ σε 500VDC |
Λειτουργούσα θερμοκρασία | -40°C ~ +105°C |
Κατηγορία IP | IP67 (1m/30min) |
Υλικό φορμών | PA66 |
Επαφή/τελικό υλικό | Καλυμμένος χρυσός ορείχαλκος |
Υλικό σφραγίδων | Σιλικόνη |
Παράμετροι λειτουργίας | |
Εκτίμηση τάσης | 600VAC ανώτατος |
Τρέχουσα εκτίμηση | 50A ανώτατος |
Ελάχιστο μέγεθος OD καλωδίων | 6.5mm ~ 10mm |
Ανώτατο μέγεθος OD καλωδίων | 10.5mm ~ 18mm |
Max.Cable περιοχή διατομής | 0.5mm2 ~ 6.0mm2 |
RFQ
Q: Πώς να αγοράσει τα προϊόντα σας;
Α: Πρέπει να κάνετε όπως επόμενοι:
Επιβεβαιώστε την τρέχοντες εκτίμηση και τον αριθμό επαφών
Επιβεβαιώστε το γένος συνδετήρων και επαφών
Επιβεβαιώστε το ύφος συνελεύσεων
Επιβεβαιώστε το ύφος ζευγαρώματος (σειρά ή παράλληλος)
Επιβεβαιώστε το μέγεθος καλωδίων OD
Επιβεβαιώστε το μήκος καλωδίων και το υλικό.
Q: γειά σου, δεν ξέρω αυτό που είναι καλό του συνδετήρα ι ανάγκη, αλλά το χρειάζομαι για την οδηγημένη σύνδεση.
Α: γειά σου ο φίλος μου, είμαστε ευτυχείς να παρέχουμε την πλήρη λύση για σας εάν περισσότερες λεπτομέρειες θα μπορούσαν να παρασχεθούν όπως: ρεύμα (amp), τάση, αριθμός καλωδίων, μέγεθος κ.λπ. καλωδίων.
Q: Πώς μπορώ να πάρω τα δείγματα;
Α: Είναι η τιμή μου για να σας προσφέρω τα δείγματα, θα μπορούσαμε να προσφέρουμε 3pcs που κάθε στοιχείο χρεώνει δωρεάν αλλά το κόστος του φορτίου θα ήταν στην πλευρά σας. Εάν ανάγκη περισσότερα στοιχεία, περισσότερη ποσότητα για κάθε στοιχείο, θα χρεώσουμε για τα δείγματα.
